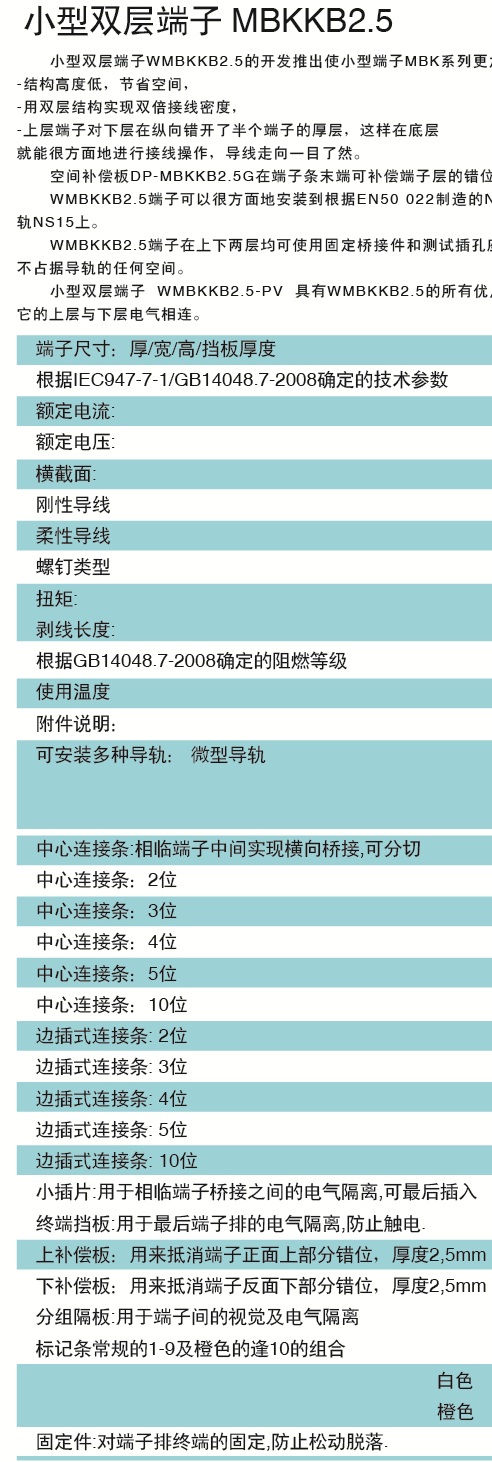

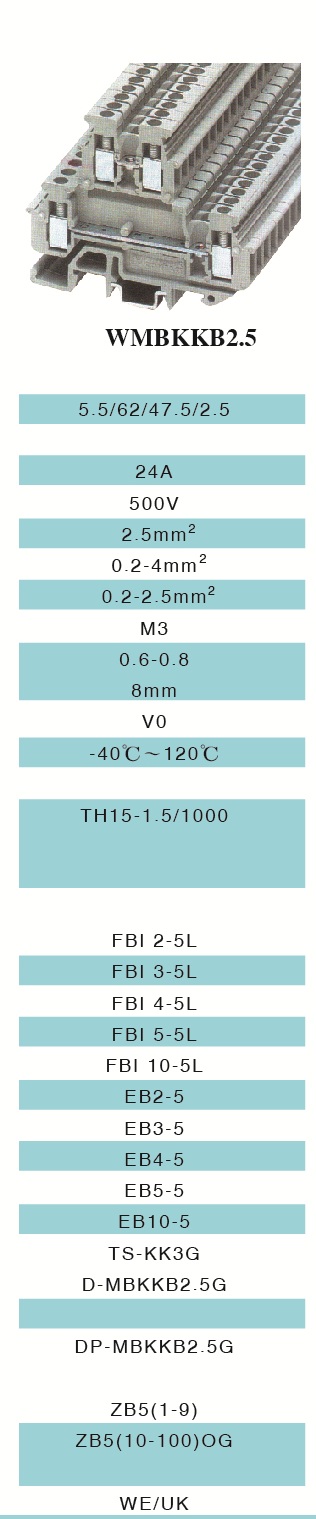

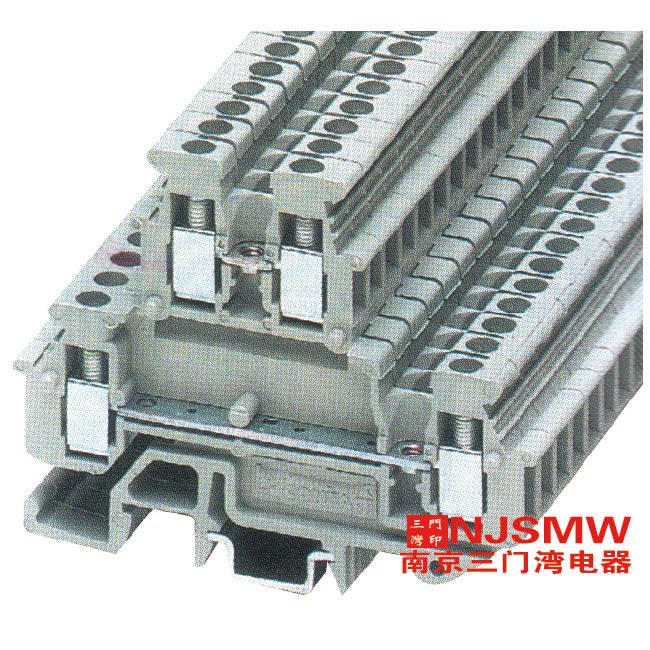

WMBKKB2.5 小型双层端子
WUK接线端子系列配件
D/UK1.5-2.5G 端子挡板，用于端子组的电器隔离， 适用于WUK1.5N, WUK2.5B | D/UK4-16G 端子挡板，用于端子组的电器隔离， 适用于WUK3N- WUIK16N | D/UDK4G 端子挡板，用于端子组的电器隔离， 适用于WUDK4 | D/URTK/SG 端子挡板，用于端子组的电气隔离， 适用于WURTK/S |
FBI 10-5L 固定式中心连接件，用于端子中央，实现端子左右横向桥接。适用于WUK3N,WUKK3， WUKKB3等厚度是5.2mm的WUK系列端子 | FBI 10-6L 固定式中心连接件，用于端子中央，实现端子左右横向桥接。适用于WUK2.5B,WUK5N， WUDK4等厚度是6.2mm的WUK系列端子 | FBI 10-8L 固定式中心连接件，用于端子中央，实现端子左右横向桥接。适用于 WUK6N,等厚度是8.2mm的WUK系列端子 | D/URTK/SG 固定式中心连接件，用于端子中央，实现端子左右横向桥接。适用于WUK10N,等厚度是10.2mm的WUK系列端子 |
EB10-8L 边插式连接件，用于端子的两侧，实现端子左右横向桥接。适用于WUK6N,WUK5-HESI等厚度是8.2mm的WUK系列端子 | WUBE/D 标记端子，对端子排进行标识，可安装在U型 C45平导轨或G型高低导轨上，书写面积：长*宽 40*12， | WLKM-A 标记夹，用于终端端子排进行标识，要配合固定件使用，和标记端子同样的功能，高度可调，书写面积：长*宽 25*6 | WE/UK 固定件，用于对端子排或，继电气等低压元器件进行固定。可安装在U型C45平导轨或G型高低导轨上，厚度为9.5mm。 |
TS-KG 隔片用于相邻桥接件间的电器隔间，可等接线完成后，再插入，不占用导轨的任何空间，适用于WUK3N-WUK35N,WUK5-TWIM等WUK系列端子 | TS-KK3G 隔片用于相邻桥接件间的电器隔离，可等接线完成后，再插入，不占用导轨的任何空间，适用于WUK3N-WUK35N, WUK5-TWIN等WUK系列端子 | ATP-UKG 分组隔板，用于端子组间视觉及电器隔离，适用于WUK3N，-WUK16N等WUK系列端子 | ATP-URTK/SG 分组隔板，用于端子组间视觉及电气隔离，适用于WURTK/S端子 |
FBI 10-12L 固定式中心连接件，实现端子左右横向桥接。适用于WUK16N,等厚度是12.2mm的WUK系列端子 | FB10-URTK/SL 固定式中心连接件，用于端子中央，实现端子左右横向桥接。适用于WURTK/S端子 | EB10-5L 边插式连接件，用于端子的两侧，实现端子左右横向桥接。适用于WUK3N,WUKK3，WUKKB3等厚度是 5.2mm的WUK系列端子 | EB10-6L 边插式连接件，用于端子的两侧，实现端子左右横向桥接。适用于WUK2.5B,WUK5N,WUDK4等厚度是6.2mm的WUK系列端子 |
UK-B 标记固定端子，可以对端子排进行标识，也可以当固定端子用，可安装在U型C45平导轨或G型高低导轨上。厚/宽/高（10*42*41mm） 书写面积：长*宽 41*7. | WUDK4-B 标记固定端子，可以对端子排进行标识，也可以当固定端子用，可安装在U型C45平导轨或G型高低导轨上。厚/宽/高（12.5*53.8*38.5mm）书写面积：长*宽 52*10 | ZB（5.6.8.10.） 标记条能快速的安装在WUK端子左右两侧的卡槽内，形成标识系统，订货是注明是横向书写和竖向书写着两个类型，宽度为5.6.8.10mm个相应厚度的端子配套 | ZB（5.6.8.10.）OR 标记条能快速的安装在WUK端子左右两侧的卡槽内，形成标识系统，订货时注明是横向书写和竖向书写着两个类型，宽度为5.6.8.10mm和相应厚度的端子配套。用橙色标记条有两个优点，1能更明显的区别端子类别 2能降低库存压力。 |
接线系统的功能是对导线进行机械和电气的可靠连接，三门湾电器的压线框能够有效的实现此功能。一般电气连接的导线选用铜质材料，为避免因材料热膨胀系数的差异而产生不同程度的热膨胀，避免端子中产生的机械应力及连接松动，为此我公司接线端子的金属连接部分均采用铜质材料。正确的选材能确保产品保持有效的气密度，低阻值，永久性连接。螺丝采用铜合金或钢制成，导电体采用电解铜制成，压线框采用抗应力裂缝的铜合金制成，这些金属元器件的表面均采用镀锡或镀镍加以保护，具有很强的内腐蚀能力。框压式结构能确保及细的导线也能可靠连接。框压式结构能具有自锁功能，避免检查和维修，减轻工作压力。导电体上设计有横纹，和导线连接时能够增强摩擦力，具有抗拉扯能力，防止导线脱落。
自锁功能原理
在额定截面为1.5-10mm2的的WUK系列接线端子中，压线框均采用框压式升降系统结构，通过升降压线框上的Reakdyn-缝隙实现螺丝的自锁，当螺丝拧紧，压线框发生弹性变形，由此实现的自动步进自锁可使得螺纹摩擦力逐步增大；螺丝顶在导电体上可使压线框向上运动，从而使压线框中的导线贴紧导电体并最终被夹紧，由于端子具有很高的接触力，可使导线嵌入导电体表面的镀层里。
产品概述
WUK系列接线端子的绝缘材料用改性的尼龙（PA66），能达到或超过IEC947-7-1及EN60947-7-1标准，具有良好的电气性能和机械性能。螺丝用高强度的铜合金制成，导电体用电解铜制成，压线框用抗应力裂缝腐蚀的合金铜制成，这些金属表面还镀锡或镀镍加以保护。设计完全符合IEC60947-7-1.GB14048.7等标准。全铜接线端子可避免钢制金属件和铜导线在潮湿的环境下的电池效应。端子中间有连接孔，可中心连接也可用边插式连接件连接。可接1mm2-240mm2导线；WUK系列产品能在TH35-7.5或G32-18的导轨上任意安装，通用性及高，全系列产品，包括普通端子，大电流端子，一进双出端子，双进双出端子，双层端子，三层端子，保险端子，试验端子，刀闸端子，接地端子等各个性能，能满足不同场合的接线需求。
应用案例：
光伏电站 华电内蒙古乌拉察布四子王旗50MWp光伏发电项目工程 青海乌兰并网光伏电站50MWp项目 江苏华电兴化沙沟80MWp光伏发电项目 华阳能电兴化太发电有限公司80MWp光伏发电项目 航天嘉峪关100MWp光伏项目 华电内蒙古能源有限公司四子王旗50MWp项目 中广核太阳能金昌50MWp并网关伏发电工程项目 华电嘉峪关西戈壁滩五期60MWp并网关伏项目 三峡新能源永昌县和清滩二期50MWp并网光伏项目 新疆华电石城子三期20MWp光伏并网关发电项目
风力发电 吉木乃县海为支油风电场一期49.5MWp项目 银河风电2.5MWp风电项目 石柱七曜山（亦名齐跃山、七岳山）风电项目 桂林金紫山二期风电项目 兴安盟科右前期公主岭一期49.5MWp风电项目 大唐永嘉县大坪49.5MWp风电项目 大唐洱源县恩兆山49.5MWp风电项目 大唐墨江县联珠49.5MWp风电项目 中广核华宁魔豆山49.5MWp风电项目
智能电站 安徽滁州500KV釜山智能站 魏桥铝电220KV邹平中心站 乌鲁木齐头屯河220千伏输变电工程智能变电站 青岛220千伏平度站智能化改造工程（智能站） 南谯220KV智能保护设备工程（智能站） 济南绣惠220千伏输变电工程 烟台220KV招远变电工程（智能站） 宜昌220KV宜都输变电工程智能变电站 魏桥铝电220KV邹平中心站 济南商河曹家110千伏变电工程 贵州华锦铝业有限公司 | 水利电站 四川平武县泗洱河一.三级水电站 陕西蒲城电厂 南海发电有限公司 江苏新海电厂 贵州华电桐梓发电公司二期 湖北华电襄阳发电有限公司 贵州东风发电厂 新疆达克曲克 梅山水电站 四川木里河立洲水电站 越南DONG NAI 5水电站 缅甸苗基水电站 黔中水利 塔勒德萨依水电站 老挝南椰2水电站 老挝南衫水电站 四川卡基娃 湖北青龙水电站 浙江麻阳电站
水泥项目 哈萨克斯坦Shymkent 3200t/d熟料生产线项目 印度尼西亚泛亚集团5000t/d水泥熟料生产线总包工程 埃塞俄比亚MCE水泥厂油改煤技改项目OCS 建德三狮松涛水泥有限公司年产100万吨水泥粉墨生产线二期工程 材汉江水泥股份有限公司2500t/d生产线 金馀水泥有限公司年产100万吨高标号水泥生产线 芜湖海螺两条日产12000吨水泥熟料生产线黄石四棵水泥厂4000T/D水泥熟料生产线
铁路项目 京津城际高铁线 京沪高铁线 沪宁高铁 沪杭高铁 宁杭高铁 武广高铁
地铁项目 南京地铁1号线 南京地铁2号线 南京地铁3号线 南京地铁10号线 南京地铁11号线 南京地铁机场线 苏州地铁1号线 地铁2号线 |
